Компактный частотный преобразователь Fuji-electric серии Frenic-AQUA
Параметры: 3ф 380..480 В 50/60 Гц (0,75..710 кВт)
Преимущества:
• Широкий диапазон мощностей от 0,75 кВт до 710 кВт
• Корпуса с классом защиты IP21 и IP55 имеют одинаковые размеры
• ПЧ мощностью до 90 кВт имеют встроенный входной дроссель и ЭМС-фильтр. ПЧ любой мощности оснащаются встроенным ЭМС-фильтром.
• Выдерживаемая перегрузка 110%
• Векторное управление крутящим моментом
• Батарея (OPK-BP)
• В стандартной комплектации поддерживают протоколы Modbus RTU, BACnet MS/TP, Metasys N2
• Большой ЖК-дисплей, поддержка 19 языков + настраиваемый язык
• Специальные макросы для типовых вариантов управления насосами
• Настраиваемая пользователем логика (мини-ПЛК), 14 шагов, поддержка цифровых и аналоговых сигналов
• 4 варианта ПИД-регулирования
• Часы реального времени
• Функция преобразования единиц измерения (кПа, бар, л/мин и т. д.), пожарная тревога (принудительный режим работы)
• Функция защиты с помощью паролей
• Новые функции энергосбережения (дежурный режим)
• Управление несколькими насосами (до девяти насосов на один преобразователь частоты)
• Функция антизаклинивания
• Алгоритм подачи воды в трубы
• Удлинительный кабель для дистанционного управления (CB-..S)
Применение частотных преобразователей серии Frenic-AQUA
Электронасосы:
• Оборудование снабжения питьевой водой
• Безрезервуарные системы водоснабжения
• Погружные насосы
• Вакуумные насосы
• Насосы для фонтанов
• Насосы охлаждающей воды
• Циркуляционные насосы горячей воды
• Скважинные насосы
• Системы орошения
• Системы очистки воды
• Насос с постоянный расходом
• Шламовый насос
Вентиляторы:
• Встроенный вентилятор обдува в оборудовании производства пленок
Конвейерное оборудование:
• Подъемные краны (перемещение, подъем, горизонтальное перемещение)
Технические характеристики Fuji-electric серии Frenic-AQUA:
Серия 3-фазного оборудования, 400 В (0,75 - 710 кВт)
| Позиция | Технические характеристики | |||||||||||||||
| Модель FRNAQ1#-4E:AQUA | 0,75 | 1,5 | 2,2 | 4,0 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 | 37 | 45 | 55 | ||
Применяемый стандартный электродвигатель (номинальная выходная мощность) [кВт] *1 | 0,75 | 1,5 | 2,2 | 4,0 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 | 37 | 45 | 55 | ||
| Номинальные значения выходных параметров | Номинальная мощность [кВА] *2 | 1,9 | 3,1 | 4,1 | 6,8 | 10 | 14 | 18 | 24 | 29 | 34 | 45 | 57 | 69 | 85 | |
Напряжение [В] *3 | 3-фазное, 380-480 В (с функцией AVR) | |||||||||||||||
Номинальный ток [A] | 2,5 | 4,1 | 5,5 | 9,0 | 13,5 | 18,5 | 24,5 | 32 | 39 | 45 | 60 | 75 | 91 | 112 | ||
Ток перегрузки | 110%-1мин (допустимый интервал перегрузки: соответствует IEC 61800-2) | |||||||||||||||
Номинальная частота [Гц] | 50, 60 Гц | |||||||||||||||
| Номинальные значения входных параметров | Сетевое питание | 3-фазное, 380-480 В, 50/60 Гц | ||||||||||||||
Вспомогательный вход питания элементов управления | Однофазное, 380-480 В, 50/60 Гц | |||||||||||||||
| Колебания напряжения, частоты | Напряжение: +10...-15% (несимметричность фаз в пределах 2%) *4 Частота: +5...-5% | |||||||||||||||
| Номинальный входной ток [А] | 1,6 | 3,0 | 4,3 | 7,4 | 10,3 | 13,9 | 20,7 | 27,9 | 34,5 | 41,1 | 55,7 | 69,4 | 83,1 | 102 | ||
Требуемая мощность источника питания [кВА] | 1,2 | 2,1 | 3,0 | 5,2 | 7,2 | 9,7 | 15 | 20 | 24 | 29 | 39 | 49 | 58 | 71 | ||
| Тормоз | Тормозной момент [%] *5 | 20 | 10 to 15 | |||||||||||||
Торможение постоянным током | Начальная частота торможения: 0,0 - 60,0 Гц, время торможения: 0,0 - 30,0 с Уровень торможения: от 0 до 60% | |||||||||||||||
ЭМС-фильтр | Встроенный [соответствует стандарту по ЭМС (IEC/EN61800-3:2004)] | |||||||||||||||
| Дроссель звена постоянного тока (DCR) | Встроенный (IEC/EN61000-3-2, IEC/EN61000-3-12) | |||||||||||||||
| Соответствие стандартам электробезопасности | UL508C, C22.2No.14, IEC/EN61800-5-1:2007 | |||||||||||||||
"#" Корпус (IEC/EN60529) | IP21/IP55 | |||||||||||||||
Способ охлаждения | Естественное охлаждение | Охлаждение вентилятором | ||||||||||||||
Вес / масса IP21/IP55 | 10 | 10 | 10 | 10 | 10 | 10 | 18 | 18 | 18 | 18 | 23 | 23 | TBD | TBD | ||
| Позиция | Технические характеристики | |||||||||||||||
| Модель FRNAQ1#-4E:AQUA | 75 | 90 | 110 | 132 | 160 | 200 | 220 | 280 | 315 | 355 | 400 | 500 | 630 | 710 | ||
Применяемый стандартный электродвигатель (номинальная выходная мощность) [кВт] *1 | 75 | 90 | 110 | 132 | 160 | 200 | 220 | 280 | 315 | 355 | 400 | 500 | 630 | 710 | ||
| Номинальные значения выходных параметров | Номинальная мощность [кВА] *2 | 114 | 134 | 160 | 192 | 231 | 287 | 316 | 396 | 445 | 495 | 563 | 731 | 891 | 1044 | |
Напряжение [В] *3 | 3-фазное, 380-480 В (с функцией AVR) | |||||||||||||||
Номинальный ток [A] | 150 | 176 | 210 | 253 | 304 | 377 | 415 | 520 | 585 | 650 | 740 | 960 | 1170 | 1370 | ||
Ток перегрузки | 110%-1мин (допустимый интервал перегрузки: соответствует IEC 61800-2) | |||||||||||||||
Номинальная частота [Гц] | 50, 60 Гц | |||||||||||||||
| Номинальные значения входных параметров | Сетевое питание | 3-фазное, 380-480 В, 50/60 Гц | ||||||||||||||
Вспомогательный вход питания элементов управления | Однофазное, 380-480 В, 50/60 Гц | |||||||||||||||
| Колебания напряжения, частоты | Напряжение: +10...-15% (несимметричность фаз в пределах 2%) *4 Частота: +5...-5% | |||||||||||||||
| Номинальный входной ток [А] | 136 | 162 | 201 | 238 | 286 | 357 | 390 | 500 | 559 | 628 | 705 | 881 | 1115 | 1256 | ||
Требуемая мощность источника питания [кВА] | 95 | 113 | 140 | 165 | 199 | 248 | 271 | 347 | 388 | 436 | 489 | 611 | 773 | 871 | ||
| Тормоз | Тормозной момент [%] *5 | 10 to 15 | ||||||||||||||
Торможение постоянным током | Начальная частота торможения: 0,0 - 60,0 Гц, время торможения: 0,0 - 30,0 с Уровень торможения: от 0 до 60% | |||||||||||||||
ЭМС-фильтр | Встроенный [соответствует стандарту по ЭМС (IEC/EN61800-3:2004)] | |||||||||||||||
| Дроссель звена постоянного тока (DCR) | Встроенный | (IEC/EN61000-3-2, IEC/EN61000-3-12) | ||||||||||||||
| Соответствие стандартам электробезопасности | UL508C, C22.2No.14, IEC/EN61800-5-1:2007 | |||||||||||||||
"#" Корпус (IEC/EN60529) | IP21/IP55 | IP00 | ||||||||||||||
Способ охлаждения | Охлаждение вентилятором | |||||||||||||||
Вес / масса [кг] - IP21/IP55 | TBD | TBD | ||||||||||||||
Вес / масса [кг] - IP00 | 62 | 62 | 94 | 98 | 129 | 140 | 245 | 245 | 245 | 330 | 530 | 530 | ||||
*1) Применяемые стандартные электродвигатели - 4-полюсные стандартные электродвигатели Fuji-electric.
*2) Номинальная мощность указана для номинального напряжения 440 В.
*3) Выходное напряжение не может превышать напряжение питания
*4) Коэффициент несимметрии межфазных напряжений [%] = (максимальное напряжение [B] - минимальное напряжение [B]) / среднее 3-фазное напряжение [B] *67. Если коэффициент несимметрии имеет значение от 2 до 3%, необходимо использовать дополнительный дроссель звена переменного тока (ACR)
*5) Средний тормозной момент получен при использовании электродвигателя. (Варьируется в зависимости от к.п.д двигателя)
Опции и дополнительное оборудование частотного преобразователя серии Frenic-AQUA
Опциональные платы промышленной шины:
• Плата связи CC-Link
• Плата связи DeviceNet
• Плата связи PROFIBUS DP
• Плата связи CANopen
• Плата связи LonWorks
• Плата связи Ethernet
Другие дополнительные компоненты:
• Батарея
• Плата релейных выходов
• Плата аналоговых входов
• Плата аналоговых токовых выходов
• Плата входа датчика температуры Pt100

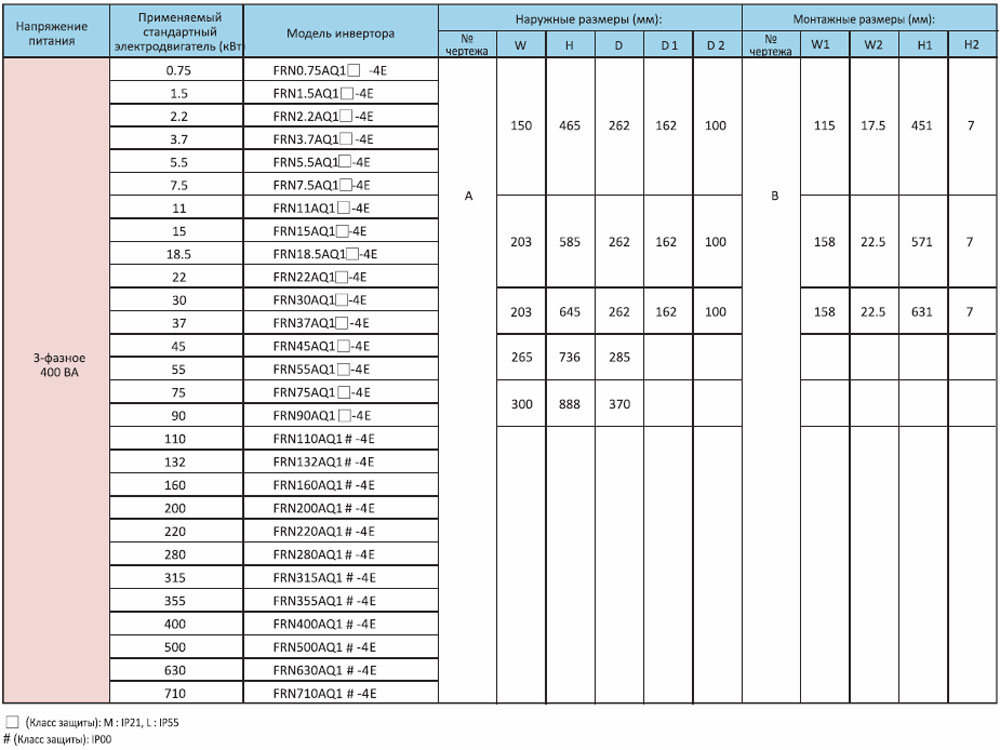

Модельный ряд преобразователей частоты Frenic-AQUA
Модели ПЧ: FRN0J5AQ1 -4E, FRN1.5AQ1 -4E, FRN2.2AQ1 -4E,FRN4.0AQ1 -4E, FRN5.5AQ1 -4E, FRN7.5AQ1 -4E, FRN11AQ1 -4E, FRN15AQ1 -4E, FRN18.5AQ1 -4E, FRN22AQ1 -4E, FRN30AQ1 -4E, FRN37AQ1 -4E, FRN45AQ1 --4E, FRN55AQ1 -4E, FRN75AQ1 -4E, FRN90AQ1 -4E, FRN110AQ1S-4E, FRN132AQ1S-4E, FRN160AQ1S-4E, FRN200AQ1S-4E, FRN220AQ1S-4E, FRN280AQ1S-4E, FRN315AQ1S-4E, FRN355AQ1S-4E, FRN400AQ1S-4E, FRN500AQ1S-4E, FRN630AQ1S-4E, FRN710AQ1S-4E
